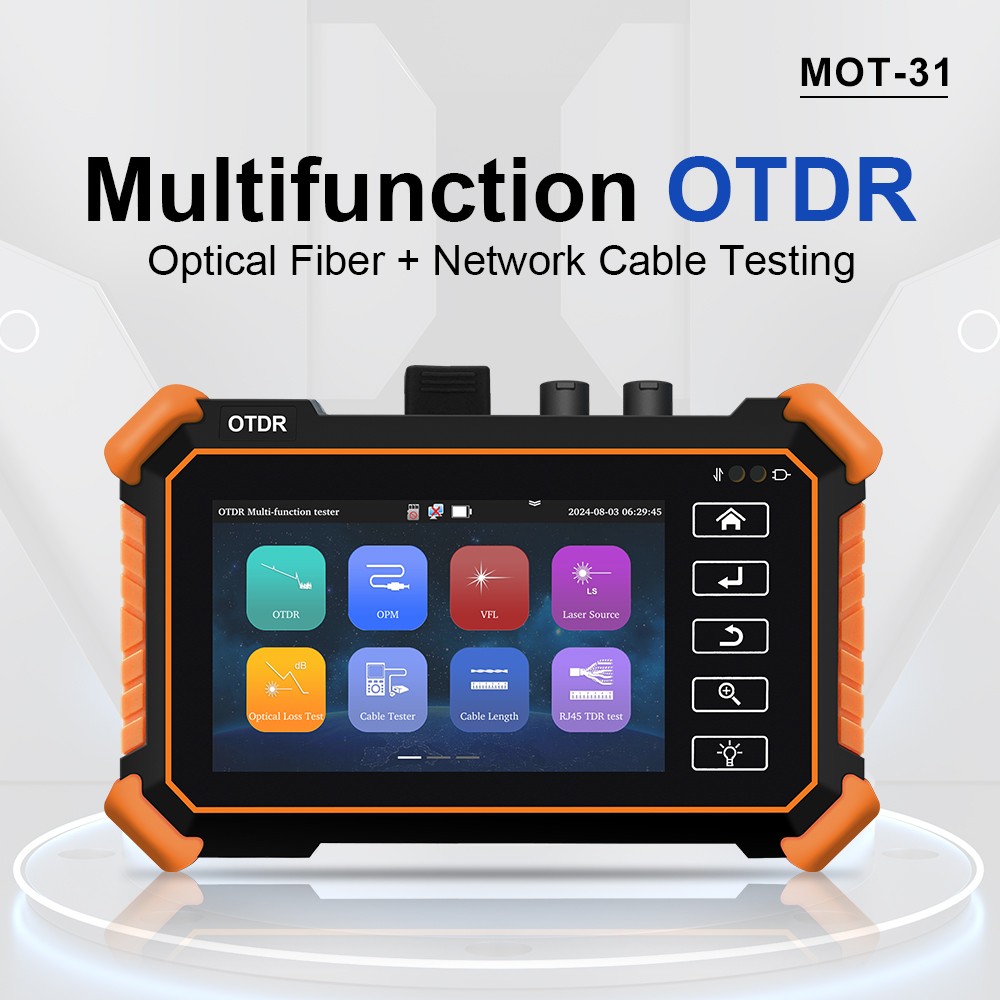

دستگاه OTDR مدل MOT-31

مشخصات تستر OTDR MOT-31

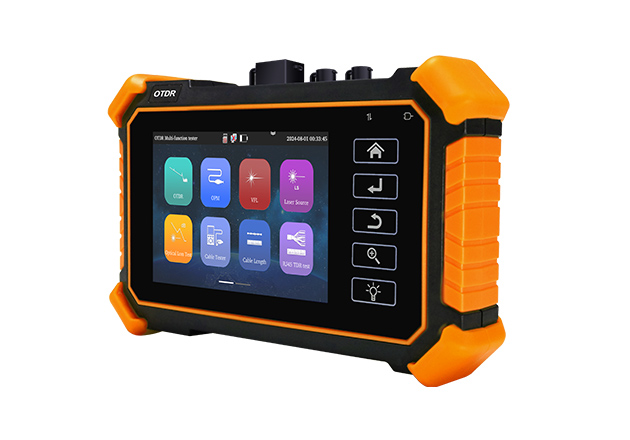

دستگاه OTDR مدل MOT-31 یک ابزار حرفه‌ای و چندکاره برای تست و عیب‌یابی شبکه‌های فیبر نوری و کابل شبکه است. این دستگاه با ترکیب OTDR، پاورمتر نوری، VFL و تستر کابل شبکه، گزینه‌ای ایده‌آل برای تکنسین‌های نصب و نگهداری محسوب می‌شود.

⸻

مشخصات کلی
• نمایشگر: 4 اینچ IPS لمسی (رزولوشن 800×480)

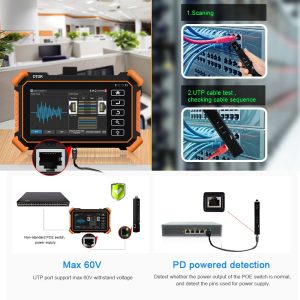

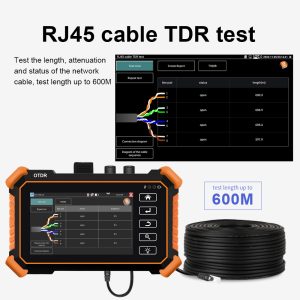

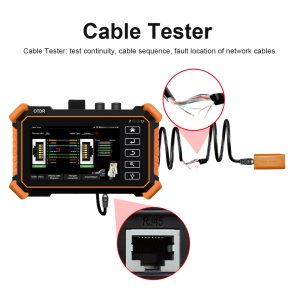

• تست کابل شبکه: تست کامل کابل UTP و تشخیص خطا (Near / Mid / Far End)
•  اندازه‌گیری طول کابل: تا 3 کیلومتر
•  باتری: 4000mAh لیتیوم یون
•  زمان کارکرد: حدود 6 ساعت
•  شارژ: Type-C (5V / 2A)

⸻

قابلیت‌های نوری

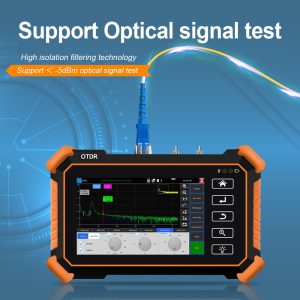

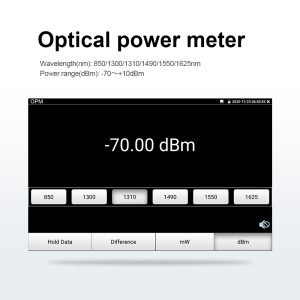

🔸 پاورمتر نوری (OPM)
• طول موج‌ها: 850 / 1300 / 1310 / 1490 / 1550 / 1625 nm
• رنج اندازه‌گیری: 70- تا +6 dBm
• مناسب برای تست افت فیبر

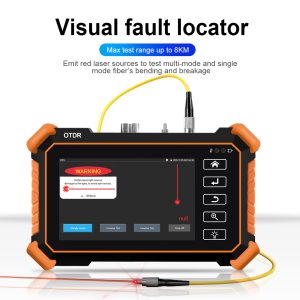

🔸 VFL (قلم نوری)
• طول موج: 650nm
• توان خروجی: 10mW
• برد تست: تا 8 کیلومتر
• مناسب برای تشخیص شکستگی و خمیدگی فیبر

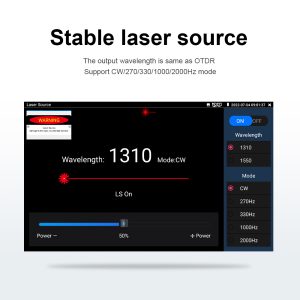

🔸 لیزر پایدار
• طول موج خروجی: 1310 / 1550 nm
• توان خروجی: قابل تنظیم از -5dBm تا 0dBm
• فرکانس: 270Hz / 330Hz / 1kHz / 2kHz
• پایداری: ±0.2dB

⸻

 مشخصات OTDR
•  طول موج: 1310 / 1550 nm (آپشنال)
•  داینامیک رنج:
• 26/24 dB (دو طول موج)
• 24 dB (تک طول موج)
•  برد تست: تا 150 کیلومتر
•  Pulse Width: از 5ns تا 20000ns
•  Dead Zone:
• Event: ≤ 1.6m
• Attenuation: ≤ 8m
•  دقت فاصله:
± (1m + 5×10⁻⁵ × فاصله + sampling interval)

⸻

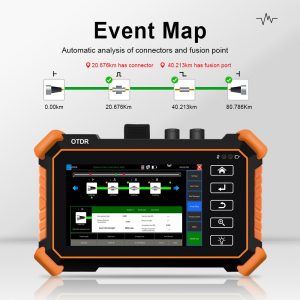

 قابلیت‌های تحلیلی
•  حداقل افت قابل تشخیص: 0.05 dB
•  رزولوشن افت: 0.01 dB
•  Sampling Point: 32 تا 128K
•  زمان تست: از 5 ثانیه تا 3 دقیقه
•  رفرش زنده: 1 ثانیه

⸻

ذخیره‌سازی و خروجی
•  حافظه داخلی: EMMC
•  پشتیبانی TF Card (اختیاری)

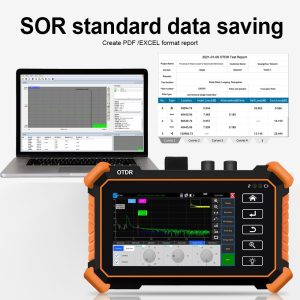

•  فرمت فایل‌ها:
• SOR (استاندارد OTDR)
• PDF
• Excel

⸻

 سایر مشخصات

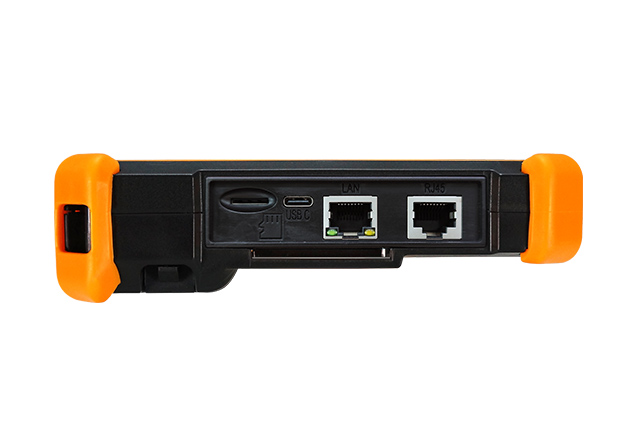

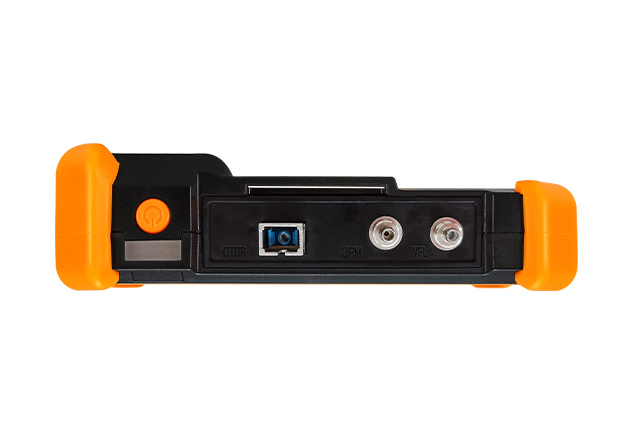

•  پورت: SC-UPC
•  دمای کاری: 10- تا +50 درجه
•  رطوبت کاری: 30% تا 90%
•  ابعاد: 162 × 102 × 42 میلی‌متر
•  وزن: 450 گرم

⸻

 مزایای کلیدی
•  دستگاه چندکاره (OTDR + OPM + VFL + تستر شبکه)
•  مناسب پروژه‌های FTTH و فیبر نوری
•  دقت بالا در تشخیص خطا
• طراحی قابل حمل و سبک
• رابط کاربری لمسی و ساده
